霍爾傳感器
霍爾傳感器
???
通用性能指標：

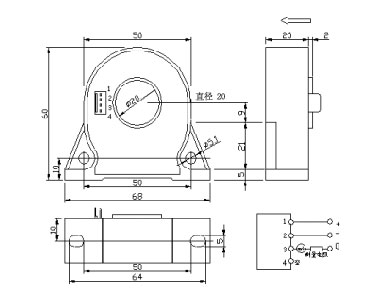

型號 | 輸出類型 | 輔助電源 | 穿孔孔徑 | 外型結構 | 額定電流 |
CE-IZ04-D | 0-200mA | ±12V ±15V | Φ20 | D2 | 0-400A |
0-150mA | Φ20.5 | D6 | 0-300A | ||
0-100mA | Φ35 | D7 | 0-500A |
| 線性范圍 | 1.5倍額定電流 | 響應時間 | 2uS |
| 過載能力 | 2倍額定電流 | 電源耗電 | ≤25mA+輸出電流 |
| 等級指數 | 0.5% | 隔離耐壓 | 3KVRMS/50Hz/min |
| 失調電壓 | ±0.2mA | 使用溫度 | -10℃~+80℃ |
| 磁滯誤差 | ±0.2mA | 貯存溫度 | -25℃~85℃ |
| 溫度漂移 | ≤200ppm/℃ | 阻燃特性 | UL94-V0 |
產品特點：體積小、重量輕、低功耗，穿孔結構，原、副邊高度絕緣，無插入損耗。
應用領域：變頻調速裝置、電源裝置、通信電源、UPS電源、電焊機、變電站、數控
機床、電解電鍍、 電力機車、微機監控、電網監控。
注意事項：
1、工作電源、輸出端必須正確連接，不能錯接；
2、兩電位器請不要隨意調整，若需調校，請用小螺絲刀緩慢旋轉至所需精度即可； 3、當電流母線填滿穿線孔時，獲得最佳的測量精度；
4、原邊電流沿傳感器箭頭方向流動時，才能獲得同相輸出。
