WY-502

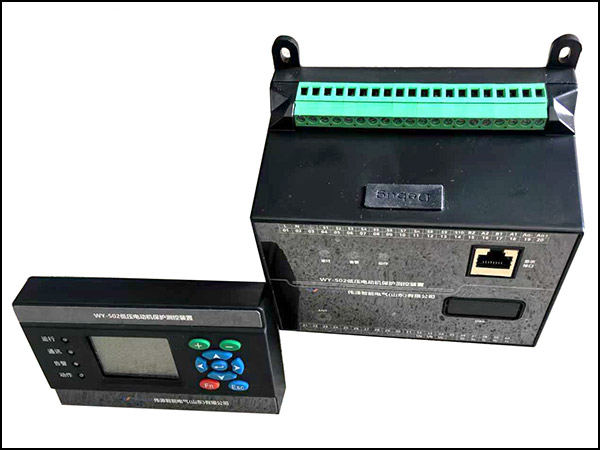

WY-502 分體式低壓馬達保護測控裝置
??1.1 適用范圍
WY-502 分體式低壓馬達保護測控裝置由保護主體、顯示面板和互感器組成，主要用于交流 380V～1.2KV低壓電動機綜合控制及保護。產品具有全電流保護、電壓保護、欠失壓抗晃電接觸器保護、電機遠方控制、通訊、測量等功能，可廣泛應用于石化、水電、火電、冶煉與水廠泵站等場所。
1.2 裝置特點
? 采用高性能32位工業微處理器，集成度高、功能強、速度快。
? 三相電流、電壓交流采樣，完善的測控功能。
? 體積小，功耗低，適宜于直接安裝在開關柜上或集中組屏。
? 寬溫液晶漢字顯示。
? 抗干擾能力強：快速瞬變干擾Ⅳ級，靜電放電干擾Ⅳ級，輻射電磁場干擾Ⅲ級 ，脈沖群干擾 Ⅲ級。
? 具備完善的保護功能、上電恢復自啟動功能、多種降壓啟動控制、雙向和雙速啟動控制。
? 現場啟停按鈕及控制方式選擇開關。
? 端子硬接線方式或通過通訊方式的遠方啟?？刂啤?/span>
? 掉電記錄保存。
? 光電隔離4～20mA 輸出。
? 具備雙路RS485通訊，Modbus-RTU規約，后臺監控系統可通過通訊網完成對裝置的遙測、遙信和遙控等功能。
1.3 技術參數及指標
? 額定參數
? 測量電壓：～380V（直接測量），～660V（直接測量），～100V（PT測量）。
? 測量電流： 1～900A（外加互感器）。
? 額定頻率：50Hz。
? 工作電源：AC/DC220V，AC/DC110V。
? 主要技術指標
? 精度：保護電流測量誤差不超過±1%；電壓測量誤差不超過±2%；有功功率、無功功率測量誤差不超過±3%；功率因數誤差不超過±1﹪；頻率誤差不超過±0.02Hz。
? 時間及動作整定誤差：
a) 動作誤差：不超過±3%，電流動作誤差：不超過±3%或不超過±30mA，電流不平衡度整定值誤差不超過±3%。
b) 延時整定誤差：延時整定為 0s 時，固有動作時間不大于 100ms；延時整定為 0.1~2s 時，誤差不超過±25ms；其它，誤差不超過±1%。
c) 過熱保護延時平均誤差：不超過理論計算值的±5%或 100ms；
d) 欠功率保護動作誤差：不超過±5%；欠功率保護延時動作誤差不超過±300ms。
? 出口接點容量：AC250V，8A。
? 功耗
? 工作電源最大功耗 ≤ 5W。
? 環境要求
? 大氣壓力：80kPa～110kPa（海拔 2000M 以下）。
? 相對濕度：5% ～ 95%
? 運行溫度：-20℃～＋55℃。
? 工作環境：沒有導致金屬或絕緣損壞的腐蝕性氣體及較嚴重的塵埃和霉菌，無火災爆炸危險的物質。
