WY-501

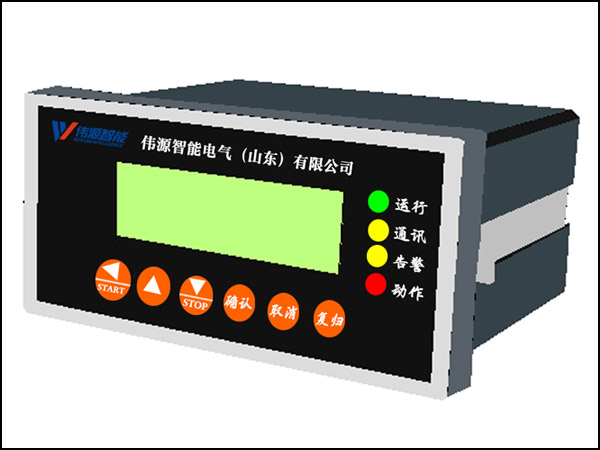

WY-501 低壓電動機保護控制裝置
???
?1 概述
WY-501 低壓電動機保護控制裝置適用于 690V 以下電動機控制系統，對電動機的過負荷、短路、啟動卡澀、堵轉、不平衡、接地、欠壓、過壓、工藝連鎖等故障引起的危害予以保護，并集合全面的三相電量、開入、開出與網絡通訊于一體，實現測量、保護、控制等功能。裝置配置帶隔離柵的模擬量輸出（4～20mA）與 DCS 系統對接，可代替原有電流變送器。裝置通過標準 RS485 通訊實現遙信、遙測、遙控。
2 功能配置
保護功能 |
測量功能 |
||
| 啟動超時保護 | √ | 三相電流、正序、負序、零序電流 |
√ |
速斷（短路）保護 |
√ |
三相電流不平衡度 |
√ |
堵轉保護 |
√ |
漏電流 |
可選 |
過負荷定時限保護 |
√ | 三線電壓、頻率 |
√ |
過熱反時限保護 |
√ | 有功功率、無功功率、功率因數 |
√ |
接地（零序）保護 |
√ | 有功電度、無功電度 |
√ |
漏電流保護 |
可選 |
電機運行分析 |
|
斷（缺）相保護 |
√ | 運行狀態指示、運行時間、停機時間 |
√ |
不平衡保護 |
√ | 啟動最大電流查詢 |
√ |
相序保護 |
√ |
SOE 事件記錄（事件、發生時間、故障電流/ 電壓） | √ |
欠載保護 |
√ | 三路隔離開關量輸入（220V/110V） |
√ |
低壓/過壓保護 |
√ | 三路繼電器輸出 |
√ |
| tE 時間保護 | √ | 1 路兩線制隔離 4-20mA 輸出（標配有源，可 選無源） | 可選 |
工藝連鎖 |
√ | ||
接觸器分?jǐn)嗄芰ΡＷo(hù) |
√ | 1 路隔離 RS485，ModBUS 規約 |
可選 |
| 抗晃電（上電自啟動、欠失壓重 啟動） | 可選 |
（開入、通訊）直接啟?？刂?、變頻軟起控制 |
√ |
說明：抗晃電功能需配置專用延時電源模塊 |
|||
3 技術數據
◇額定參數
工作電源：兼容AC/DC220V，AC/DC110V。
測量電壓：380V（直接測量），100V（PT測量），660V（串電阻測量）50Hz。
測量電流： 0.5～900A。
◇主要技術指標
精度：保護電流測量誤差不超過±1%；電壓測量誤差不超過±2%；有功功率、無功功率測量誤差不超過±3%；功率因數誤差不超過±1﹪；頻率誤差不超過±0.02Hz。
延時整定誤差：延時整定為0s時，誤差不超過100ms；延時整定大于0s小于2s 時，誤差不超過±25ms；延時整定大于2s 時，誤差不超過時間整定的±5%。
出口接點容量：AC250V，5A。
4～20mA驅動負荷：≤ 500歐姆純阻性負荷。
開入量：標配AC/DC220V（外激勵）,可選DC110V或自產24V開入。
工作電源最大功耗 ≤ 4W。
◇電氣絕緣性能
介質強度符合GB/T14598.3-2006規定：工頻電壓2kV，時間1分鐘；
絕緣電阻符合GB/T14598.3-2006規定：500V兆歐表測試，絕緣電阻不小于100MΩ;
沖擊電壓符合GB/T14598.3-2006規定：承受1.2/50us峰值為5kV的標準雷電波沖擊。
◇機械性能
振動響應符合GB/T11287-2000標準規定，嚴酷等級為I級；振動耐久性符合GB/T11287-2000標準規定，
嚴酷等級為I級；
沖擊響應符合GB/T14537-1993標準規定，嚴酷等級為I級；沖擊耐久性符合GB/T14537-1993標準規定，
嚴酷等級為I級；
碰撞符合GB/T14537-1993標準規定，嚴酷等級為I級。
◇電磁兼容性能
靜電放電干擾符合GB/T14598.14-2010（IEC60255-22-2:2008）規定，嚴酷等級為IV級；
電快速瞬變脈沖群干擾符合GB/T14598.10-2007（IEC60255-22-4:2002）規定，嚴酷等級為A級；
阻尼振蕩波干擾符合GB/T14598.13-2008（IEC60255-22-1:2007）規定，嚴酷等級為III級；
浪涌干擾符合GB/T14598.18-2008（IEC60255-22-5:2002）規定，嚴酷等級為III級。
◇環境要求
大氣壓力：80kPa～110kPa（海拔 2000M 以下）。
相對濕度：5% ～ 95%； 運行溫度：-20℃～＋55℃。
工作環境：沒有導致金屬或絕緣損壞的腐蝕性氣體及較嚴重的塵埃和霉菌，無火災爆炸危險的物質。
