WYHD-601

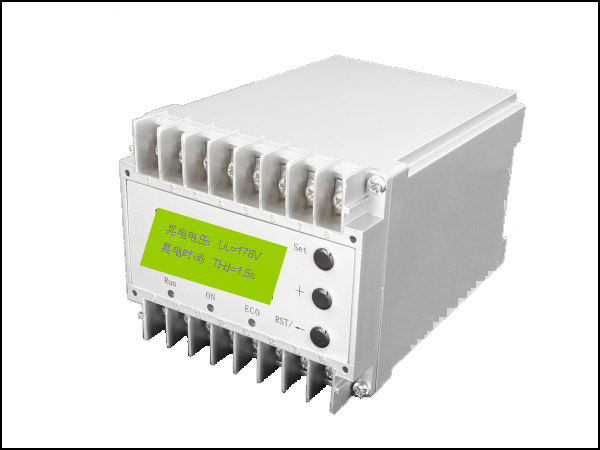

WYHD-601智能抗晃電裝置
?
??1、產品簡介
WYHD-601智能抗晃電裝置，完全采用新的原理與實現方案。用戶只需要通過手持終端整定好交流接觸器的線圈電壓和晃電時間，裝置會在接觸器合閘后在線計算出所對應的接觸器發(fā)生晃電時所需要輸出的維持直流電壓大小，并在晃電有效時間內保持接觸器閉合。裝置適用于 220V、380V 交流接觸器，CSHD-100A 適用于普通型交流接觸器，WYHD-601適用于節(jié)能交流繼電器。WYHD-601智能抗晃電裝置可廣泛應用于石化、鋼鐵、電力、紡織、機械、軌道交通站等企事業(yè)單位。
2、產品特點
◇產品采用導軌安裝，安裝方便，調試靈活
◇可選配手持終端，采用中文漢顯液晶，人機互動友好
◇裝置自動累計晃電次數，記錄晃電時間，并可通過人機界面查詢
◇自適應接觸器容量，可靠吸合
◇超級電容儲能，壽命長
◇完善的保護閉鎖，即使裝置故障，不影響接觸器操作
◇可選配重啟動功能
◇可選配 RS485 通訊。
3、技術參數
項目 |
技術參數 |
接觸器線圈 |
電壓 AC220V、AC380V |
工作電源 |
AC85～265V,50Hz |
切換速度 |
工作電源切換到后備不大于 500us |
晃電保持時間 |
<=5s，誤差不大于 25ms 或±5 |
重啟動時間 |
有效時間：0～60s,延時時間：0～60s |
繼電器出口 |
重啟動出口 5A/AC250V |
開入參數 |
內部自供電，常開點接入 |
工作溫度 |
-10～55℃ |
工作電源 |
AC85～265V,50Hz |
EMC 性能 |
IEC 60255-22-2-2012 靜電放射試驗 IV 級 |
IEC 60255-22-4-2005 電快速瞬變/脈沖(脈沖)抗擾度試驗 A 級 |
|
IEC 60255-22-5: 2002 浪涌抗擾度 III 級 |
