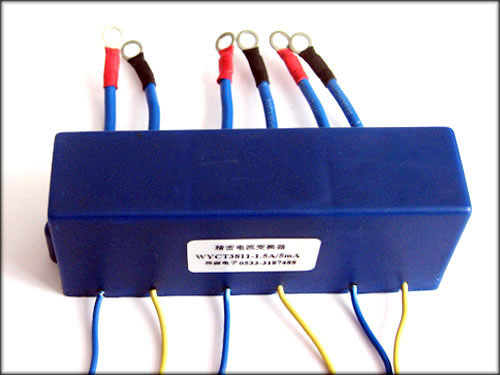

電表用互感器
WYCT38
?
| 產品說明 | 電表用 | |||||
| 性能指標 | 參數 | 符號 | 指標 | |||
| 主要尺寸 | -- | 內孔/長度/高度/寬度 | ||||
| （0.00mm/98.0mm/33.0mm /23.0mm） | ||||||
| 一次電流 | In | 0~10A | ||||
| 二次輸出電流 | IO | 0~5V(0~10mA) | ||||
| 負載電阻 | RL | >10kΩ(<1kΩ) | ||||
| 精度等級 | ρ | 0.1、0.2、0.5 級 | ||||
| 線性范圍 | － | 5%~200% | ||||
| 額定點相位差 | δ | 5ˊ~15ˊ | ||||
| 耐壓 | Vd | 3000V/min | ||||
| 絕緣強度 | － | 1000MΩ/500V/min | ||||
| 工作溫度 | Ta | -25℃ ~ +65℃ | ||||
| 存儲溫度 | Ts | -40℃ ~ +80℃ | ||||
| 工作頻率 | f | 45Hz ~1500Hz | ||||
| 相對濕度 | － | <90% | ||||
| 外殼材料 | － | 阻燃PBT/阻燃ABS | ||||
| 產品特點 | ■ 采用環氧樹脂封灌，抗震性能好。 | |||||
| ■ 采用穿孔方式，孔徑Ф0.00mm，便于母線安裝。 | ||||||
| ■ 采用高導磁材料，測量范圍寬。 | ||||||
| ■ 外形美觀大方，體積較小，使用靈活。 | ||||||
| 產品應用 | ||||||
| 主要規格 | 輸入 | 輸出 | 負載 | 精度 | 相位差 | 線性范圍 |
| 0~10A | 0~10mA | --- | 0.1、0.2、0.5 | <15ˊ | 5%~200% | |
| 注意事項 | ■ 使用時，輸出方式既可以用引線輸出，也可用接插件輸出。 | |||||
