穿刺式開合電流互感器
WYEQCT系列穿刺式取電開合電流互感器
?????
偉源 WYEQCT/K 系列穿刺式取電開合電流互感器：主要是在傳統的開合式電流互感器附加一個穿刺取電的功能，這個取的是“電壓信號”通過鋒利的金屬針，刺破電纜，測此時的電纜電壓，從而可以方便電表計算功能。

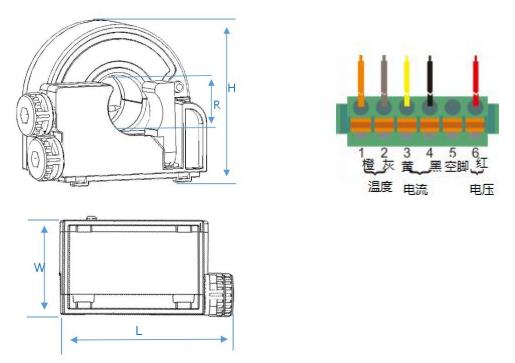

外觀及接線圖
★產品規格：
| 型號 | 變比 | 測量用 | 保護用 | 頻率（HZ） | 外形尺寸 Φ L /W /H |
||
| 一次額定電流 (A) | 準確級 L | 一次額定電流 A | 準確級 | ||||
| WYEQCT20K | 1000/1 2000/1 |
1-200 | 0.5 1.0 | 1-400 | 5P 10P | 50-5000 | 20 71/37.5/57 |
| WYEQCT36K | 2000/1 3000/1 |
1-400 | 0.5 1.0 | 1-800 | 5P 10P | 50-5000 | 36 90/37.5/71 |
★參數：
● 額定初級電流:5～400Aac
● 最大電流：1000A
● 額定次級電流 0～5A
● 精度等級: 0.5、 1.0 級
● 工作溫度：-35℃ to +120℃
● 溫度誤差：±2℃
● 二次輸出電壓：3*220/380V
● 設備最高電壓：≤0.72KVac
● 介質強度：3000Vac/min
● 絕緣電阻：100M Ohms@500Vdc
● 工作頻率：50/60HZ 或 50～5000Hz 可選
● 環 保：符合 RoHS
★注意事項：
? 為確?；ジ衅鳒y量精度，連接互感器次級與負載的導線截面積最好在 2.5mm2 以上，長度小于 2000mm。
? CT 次級嚴禁開路。
