戶外開合式電流互感器
戶外開合式電流互感器
????WYCTH510/511 系列(次級輸出5A 或1A,適用于測量直徑50mm 內電纜電流)

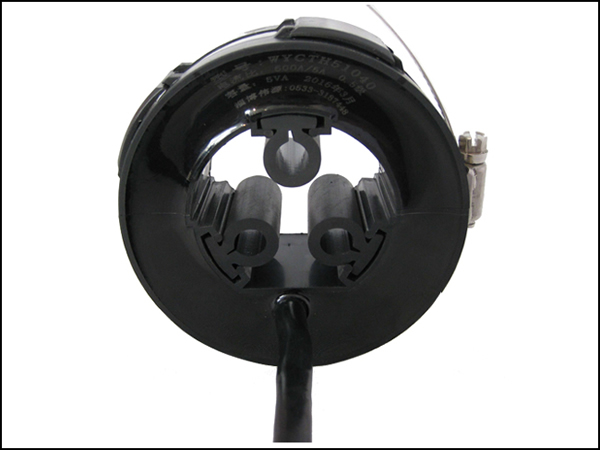

偉源WYCTH510/511 系列開口電流互感器根據快速、簡易的使用原則設計，開口結構設計可不必斷開被測電纜，方便地安裝，快速進行電流測試。
特點：
? 價格低
? 4 種規格尺寸
? 開合式結構，易于安裝，便于操作
?鐵芯可分割、磁路損耗小
?防潮濕，性能穩定
用途：
? 廣泛用于緊湊型全絕緣環網開關柜中
組合式變電站和電纜分接箱中
? 功率因數修正裝置
? 有源濾波裝置
說明：
?額定頻率:50Hz~60Hz
?額定二次電流:5A~1A
?工頻耐壓:3kV,1min
? 額定擴大電流:120%In
?環境溫度:﹣35℃﹣﹢65℃
?海拔高度:≤3000m
?環保：符合RoHS 要求

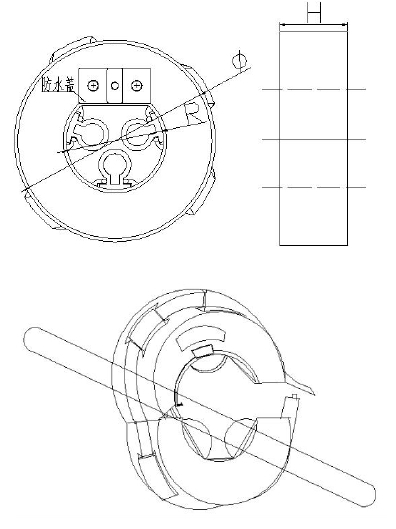

外形圖：
產品安裝圖：
額定輸出5A：
型號
|
R
|
Φ
|
H
|
變比
|
負載（VA）
|
重量 （kg） |
|||
測量
|
保護
|
||||||||
0.5級 |
1.0極 |
5P5 |
10P5 |
||||||
WYCTH51035
|
50
|
100
|
35
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 級 |
- |
- |
|||||
300/5 |
0.5 級 |
- |
- |
- |
|||||
400/5 |
0.5 級 |
- |
- |
- |
|||||
500/5 |
0.5 級 |
- |
- |
- |
|||||
600/5 |
0.5 級 |
- |
- |
- |
|||||
WYCTH51040
|
50
|
100
|
40
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 級 |
- |
- |
|||||
300/5 |
0.5 級 |
- |
- |
- |
|||||
400/5 |
0.5 級 |
- |
- |
- |
|||||
500/5 |
0.5 級 |
- |
- |
- |
|||||
600/5 |
0.5 級 |
- |
- |
- |
|||||
WYCTH51153
|
50
|
110
|
53
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 級 |
- |
- |
|||||
300/5 |
0.5 級 |
- |
- |
- |
|||||
400/5 |
0.5 級 |
- |
- |
- |
|||||
500/5 |
0.5 級 |
- |
- |
- |
|||||
600/5 |
0.5 級 |
- |
- |
- |
|||||
WYCTH511100
|
50
|
110
|
100
|
100/5 |
- |
- |
- |
- |
|
200/5 |
- |
1.0 級 |
- |
- |
|||||
300/5 |
0.5 級 |
- |
- |
- |
|||||
400/5 |
0.5 級 |
- |
- |
- |
|||||
500/5 |
0.5 級 |
- |
- |
- |
|||||
600/5 |
0.5 級 |
- |
- |
- |
|||||
額定輸出1A：
| 型號 | R | Φ | H | 變比 | 負載（VA） | 重量 （kg） |
|||
| 測量 | 保護 | ||||||||
| 0.5級 | 1.0級 | 5P5 | 10P5 | ||||||
| WYCTH51035 | 50 | 100 | 35 | 100/1 | - | - | - | - | |
| 200/1 | - | 1.0 級 | - | - | |||||
| 300/1 | 0.5 級 | - | - | - | |||||
| 400/1 | 0.5 級 | - | - | - | |||||
| 500/1 | 0.5 級 | - | - | - | |||||
| 600/1 | 0.5 級 | - | - | - | |||||
| WYCTH51040 | 50 | 100 | 40 | 100/1 | - | - | - | - | |
| 200/1 | - | 1.0 級 | - | - | |||||
| 300/1 | 0.5 級 | - | - | - | |||||
| 400/1 | 0.5 級 | - | - | - | |||||
| 500/1 | 0.5 級 | - | - | - | |||||
| 600/1 | 0.5 級 | - | - | - | |||||
| WYCTH51153 | 50 | 110 | 53 | 100/5 | - | - | - | - | |
| 200/5 | - | 1.0 級 | - | - | |||||
| 300/5 | 0.5 級 | - | - | - | |||||
| 400/5 | 0.5 級 | - | - | - | |||||
| 500/5 | 0.5 級 | - | - | - | |||||
| 600/5 | 0.5 級 | - | - | - | |||||
| 800/1 | 0.5 級 | 0.2 級 | |||||||
| 1000/1 | 0.5 級 | 0.2 級 | |||||||
| WYCTH511100 | 50 | 110 | 100 | 100/5 | - | - | - | - | |
| 200/5 | - | 1.0 級 | - | - | |||||
| 300/5 | 0.5 級 | - | - | - | |||||
| 400/5 | 0.5 級 | - | - | - | |||||
| 500/5 | 0.5 級 | - | - | - | |||||
| 600/5 | 0.5 級 | - | - | - | |||||
| 800/1 | 0.5 級 | 0.2 級 | |||||||
| 1000/1 | 0.5 級 | 0.2 級 | |||||||
? 為確?；ジ衅鳒y量精度，連接互感器次級與負載的導線截面積最好在2.5m2以上，長度小于20m
? CT 次級嚴禁開路
?
