開合式互感器

  • 04 25 ，2019Mar 17, 2023

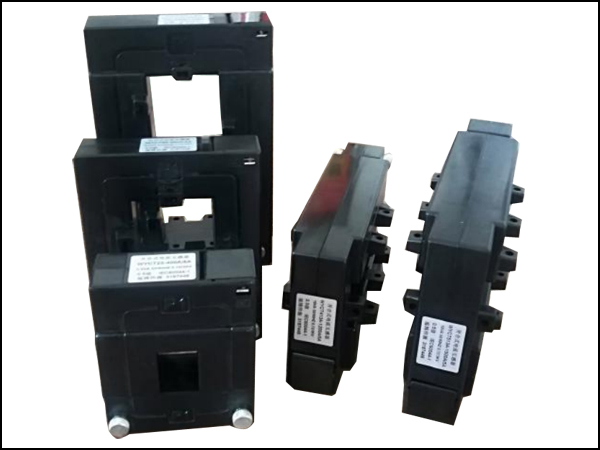

WYCT 系列開口式電流互感器

?????????



　　偉源 WYCT 系列開合系列互感器是為了方便安裝而特別設計的。因為有了分離式鐵芯，所以安裝時無需打開任何電纜或匯流排。普通互感器的連接往往需要中止一次電流，以便讓電纜或者匯流排穿過互感器的鐵芯，亦或把電纜與一次接線端子連接。開合系列互感器鐵芯可以很容易被打開，無需中止線路就可以安裝和連接，因此既節約時間又節省安裝成本。


☆特點：
?  內部窗口小，可以穿過夾鉗、電纜或匯流排

? 11 種開合式結構，易于安裝，便于操作

? 高精度及可靠性

? 開合式結構，易于安裝，便于操作

☆用途：

? 用于電流，功率，電能監控裝置

? 繼電保護裝置中

? 功率因數修正裝置

☆說明：

? 額定頻率:50Hz/60Hz ? 額定初級電流:100A-10000A

? 額定二次電流:0-5A

? 工頻耐壓:3000V

? 額定負荷:1VA-30VA

? 額定擴大電流:120%In

? 環境溫度:﹣35℃﹣﹢85℃

? 海拔高度:≤3000m

? 精度 0.2S、0.2、0.5S、0.5、1.0、2.0

? 環保：符合 RoHS 要求

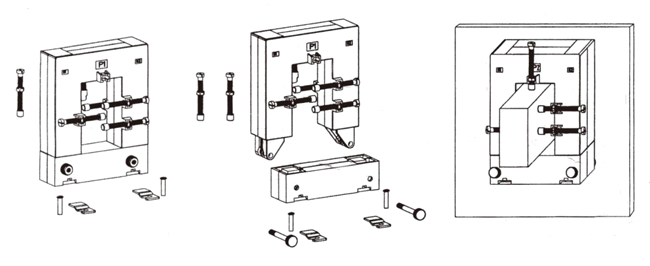

☆產品安裝示意圖：

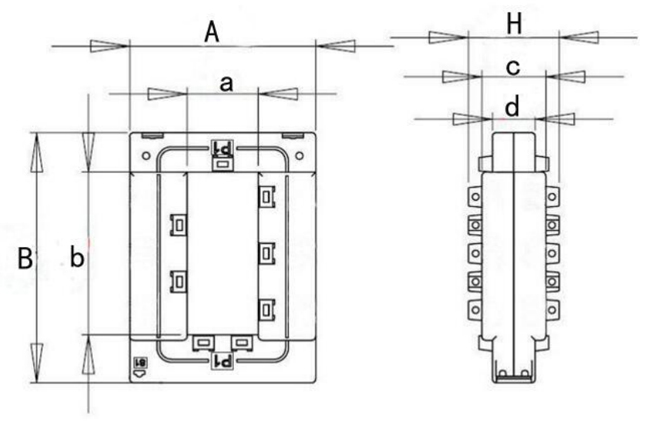

☆外形尺寸圖：

☆電氣性能參數：單位：mm

型號

A

B

H

a

b

c

d

變比

負載
（VA）

精度

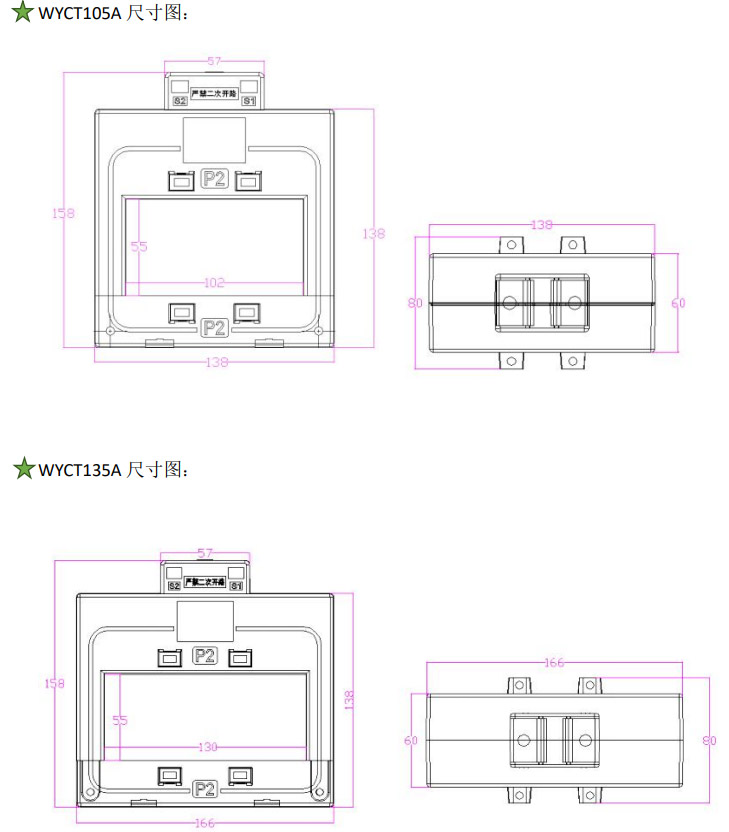

WYCT105A (橫排）

138

158

80

102

55

/

60

200A/5A

2.5

1.0 級

300A/5A

2.5

0.5 級

400A/5A

2.5

0.5 級

500A/5A

2.5

0.5 級

600A/5A

5

0.5 級

800A/5A

5

0.5 級

1000A/5A

5

0.5 級

1200A/5A

10

0.5 級

1500A/5A

10

0.5 級

2000A/5A

10

0.5/0.2 級

3000A/5A

15

0.5/0.2 級

4000A/5A

15

0.5/0.2 級

WYCT135A
（橫排）

166

158

80

130

55

/

60

300A/5A

2.5

0.5 級

400A/5A

2.5

0.5 級

500A/5A

2.5

0.5 級

600A/5A

2.5

0.5 級

800A/5A

5

0.5 級

1000A/5A

5

0.5 級

1200A/5A

5

0.5 級

1500A/5A

10

0.5 級

2000A/5A

15

0.5 級

2500A/5A

15

0.5/0.2 級

3000A/5A

20

0.5/0.2 級

4000A/5A

20

0.5/0.2 級

5000A/5A

20

0.5/0.2 級

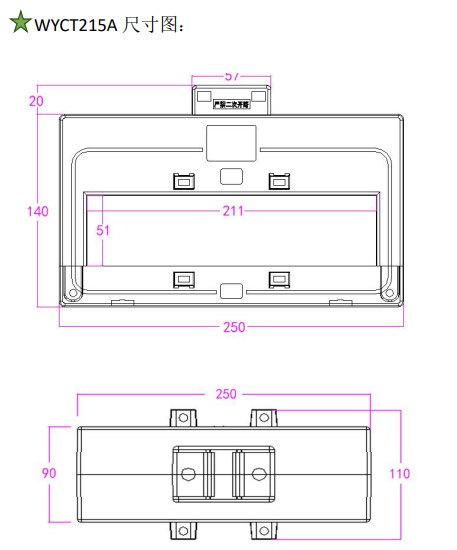

WYCT215A
（橫排）

250

160

110

211

51

/

90

1000A/5A

10

0.5 級

2000A/A5

15

0.5 級

2500A/A5

15

0.5 級

3000A/5A

20

0.5/0.2 級

3500A/5A

20

0.5/0.2 級

4000A/5A

20

0.5/0.2 級

4500A/5A

20

0.5/0.2 級

5000A/5A

20

0.5/0.2 級

5500A/5A

20

0.5/0.2 級

6000A/5A

20

0.5/0.2 級

7000A/5A

20

0.5/0.2 級

8000A/5A

30

0.5/0.2 級

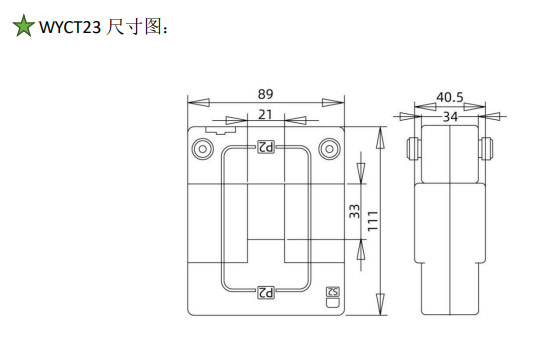

WYCT23

89

111

40.5

21

33

/

34

100A/5A

-

1.0 級

200A/5A

1

1.0 級

300A/5A

1.5

0.5 級

400A/5A

2.5

0.5 級

500A/5A

5

0.5 級

600A/5A

5

0.5 級

WYCT58

115

146

54

50

80.5

/

33

200A/5A

1.5

0.5 級

300A/5A

2.5

0.5 級

400A/5A

2.5

0.5 級

500A/5A

5

0.5 級

600A/5A

5

0.5 級

800A/5A

5

0.5 級

1000A/5A

7.5

0.5 級

1500A/5A

7.5

0.5 級

2000A/5A

7.5

0.5 級

WYCT413A

103

191

67

33.5

131

46

33

100A/5A

2.5

1.0 級

200A/5A

2.5

1.0 級

300A/5A

2.5

0.5 級

400A/5A

2.5

0.5 級

500A/5A

5

0.5 級

600A/5A

5

0.5 級

800A/5A

5

0.5 級

1000A/5A

10

0.5 級

1200A/5A

10

0.5 級

1500A/5A

10

0.5 級

2000A/5A

10

0.5 級

2500A/5A

15

0.5 級

3000A/5A

15

0.5 級

4000A/5A

20

0.5 級

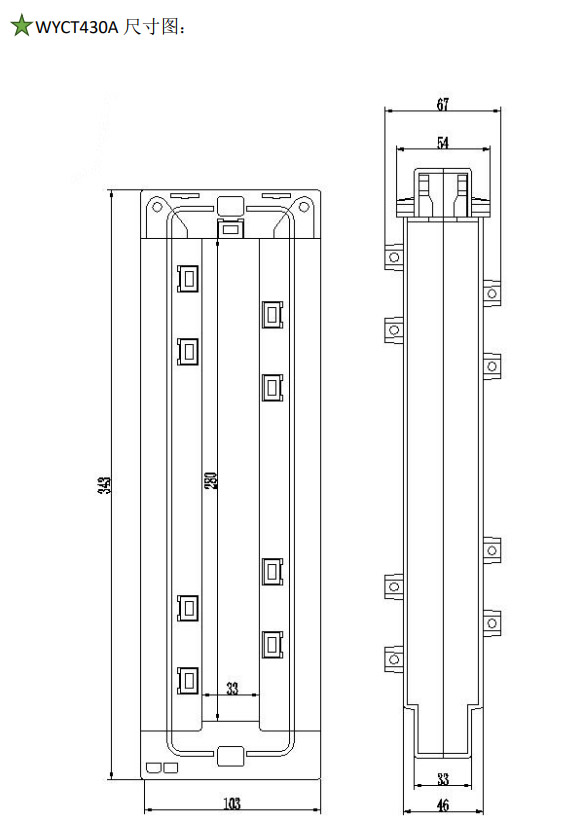

WYCT430A 適合雙層排 使用

103

343

67

34

281

46

33.5

1000A/5A

10

0.5 級

1500A/5A

10

0.5 級

2000A/5A

15

0.5 級

2500A/5A

15

0.5 級

3000A/5A

20

0.5/0.2 級

3500A/5A

20

0.5/0.2 級

4000A/5A

20

0.5/0.2 級

4500A/5A

20

0.5/0.2 級

5000A/5A

20

0.5/0.2 級

5500A/5A

20

0.5/0.2 級

6000A/5A

20

0.5/0.2 級



WYCT513A

130

207

67

50

141

46

33.5

100A/5A

2.5

1.0 級

200A/5A

2.5

1.0 級

300A/5A

2.5

0.5 級

400A/5A

2.5

0.5 級

500A/5A

5

0.5 級

600A/5A

5

0.5 級

800A/5A

7.5

0.5 級

1000A/5A

10

0.5 級

1200A/5A

10

0.5 級

1500A/5A

10

0.5 級

2000A/5A

10

0.5 級

2500A/5A

15

0.5/0.2 級

3000A/5A

20

0.5/0.2 級

4000A/5A

20

0.5/0.2 級

5000A/5A

20

0.5/0.2 級

6000A/5A

20

0.5/0.2 級

WYCT614A

132

203.5

67

62

141

46

33.5

100A/5A

2.5

1.0 級

200A/5A

2.5

1.0 級

300A/5A

2.5

0.5 級

400A/5A

2.5

0.5 級

500A/5A

5

0.5 級

600A/5A

5

0.5 級

800A/5A

7.5

0.5 級

1000A/5A

10

0.5 級

1200A/5A

10

0.5 級

1500A/5A

10

0.5 級

2000A/5A

10

0.5 級

2500A/5A

15

0.5/0.2 級

3000A/5A

20

0.5/0.2 級

2500A/5A

20

0.5/0.2 級

4000A/5A

20

0.5/0.2 級

5000A/5A

20

0.5/0.2 級

5500A/5A

20

0.5/0.2 級

6000A/5A

20

0.5/0.2 級

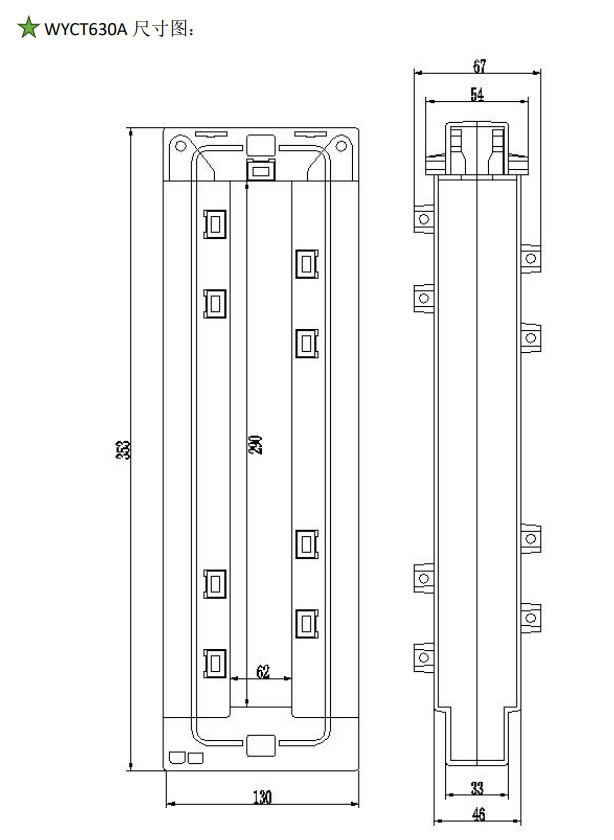

WYCYT630A 適合雙層排 使用

130

353

67

62

290

46

33

1000A/5A

10

0.5 級

1200A/5A

10

0.5 級

1500A/5A

10

0.5 級

2000A/5A

10

0.5 級

2500A/5A

15

0.5 級

3000A/5A

20

0.5/0.2 級

3500A/5A

20

0.5/0.2 級

4000A/5A

20

0.5/0.2 級

5000A/5A

20

0.5/0.2 級

5500A/5A

20

0.5/0.2 級

6000A/5A

20

0.5/0.2 級

6500A/5A

20

0.5/0.2 級

7000A/5A

20

0.5/0.2 級



WYCT816

184

243

74

81

162

53

33.5

1000A/5A

10

0.5 級

1500A/5A

15

0.5 級

2000A/5A

20

0.5/0.2 級

2500A/5A

20

0.5/0.2 級

3000A/5A

20

0.5/0.2 級

3500A/5A

20

0.5/0.2 級

4000A/5A

20

0.5/0.2 級

4500A/5A

20

0.5/0.2 級

5000A/5A

20

0.5/0.2 級

5500A/5A

20

0.5/0.2 級

6000A/5A

20

0.5/0.2 級

7000A/5A

20

0.5/0.2 級

8000A/5A

30

0.5/0.2 級

9000A/5A

30

0.5/0.2 級

10000A/5A

30

0.5/0.2 級

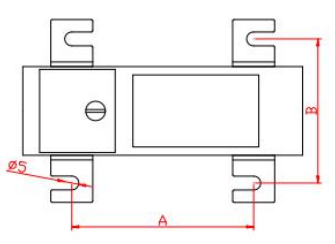

☆固定尺寸說明：
將 4 個彎片插裝到互感器的插槽內，然后使用螺釘將其進行固定。

?

固定孔尺
寸 mm

WYCT105A
系列

WYCT135A
系列

WYCT215A
系列

WYCT23
系列

WYCT58
系列

WYCT413A
系列

WYCT430A
系列

WYCT513A
系列

WYCT614A
系列

WYCT630A
系列

WYCT816
系列

A

65

80

165

50

80

50

50

95

80

80

120

B

75

75

100

50

50

50

50

50

50

50

50


☆注意事項：
一、 電流互感器二次嚴禁開路
如果電流互感器二次開路，二次線圈就會出現高電壓，可達上千伏甚至更高，于是互感器就產生以下后果：
（1）產生很高的電壓，對設備和運行人員有危險；
（2）鐵芯損耗增加，嚴重發熱，有燒壞的危險；
（3）在鐵芯中留下剩磁，使電流互感器誤差增大。
二、 保證電流互感器鐵芯表面光亮干凈、無油漬、無污物。
