零序互感器
WYCT910系列產品-新國標
?????WYCT910-K系列型圓形開啟式零序互感器 火災監控開合式剩余電流互感器
一.產品簡述：1.WYCT910-K系列零序互感器，專為采集零序電流信號而設計。零序電流為mA級，且必須用于穿芯方式，對平衡特性和線性要求較高。
2.本系列產品測量范圍寬，額定一次電流范圍：100μA～5A額定二次電流范圍：0～0.25μA，優異先進的制作工藝流程。保證了其準確度等級，可靠性等技術要求，本系列產品滿足GB 14287.2-2005和GB 14287.2-2014的要求。
二.產品特點：
1、穿芯結構、阻燃性環氧樹脂澆注、穩定性好。
2、采用高導磁鎳鋼或納米晶，線性度好、靈敏度高。
3、優異的平衡特性、并具有極強的抗電磁場干擾能力。
三.應用:
電氣火災監控、防火漏電系統、小電流接地系統、電磁繼電保護、微機保護等
四.性能指標
電氣參數 | 機械參數 | ||
工作頻率 | 50~400Hz | 外殼 | ABS,阻燃等級94-V0 |
額定輸出 | 10mA~5A | 骨架 | PBT |
測量范圍 | 10%In~130%In | 鐵芯 | 鎳剛或納米晶 |
額定輸出 | 0~1v（A 或）0~0.25mA | 內部結構 | 環保型環氧樹脂澆注 |
比值差 | <±0.1% | 施工方案 | 螺絲固定 |
想為差 | <±10 分 | 工作溫度 | -25 °C ?+75 °C |
| 介質強度 | 2.5KV/1mA/1min | 環境濕度 | <85% |
| 絕緣電阻 | DC500V/1000MQ/min | 接線方式 | 端子型/屏蔽絞線1.5米 |

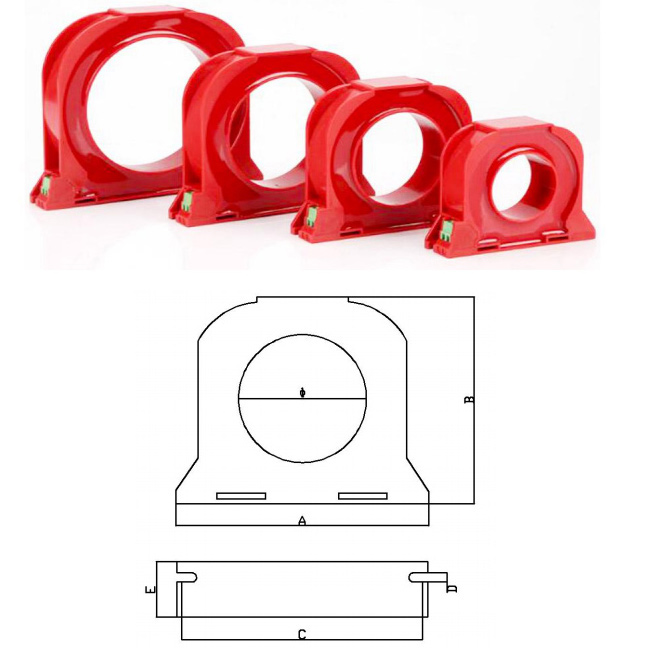

五.規格型號 產品圖樣與尺寸
技術參數：
額定一次電流 | 1A | 耐壓強度 | AC 3000V/min | |||
額定二次電流 | 0.5mA 1mA | 絕緣電阻 | DC 500V/mQ | |||
精準度 | 0.5 1 | 連續發熱電流 | 2A | |||
工作頻率 | 50-400Hz | 工作溫度 | -15°C-50°C | |||
型號規格 | 外形尺寸 | |||||
參考電流 | A | B | C | D | E | |
WYCT910-k 45# | 100A | 104 | 81 | 95 | 5 | 28 |
WYCT910-k 65# | 225A | 124 | 101 | 115 | 5 | 28 |
WYCT910-k 80# | 400A | 138 | 116 | 130 | 5 | 28 |
WYCT910-k 100# | 630A | 158 | 136 | 150 | 5 | 28 |
WYCT910-K系列型方形開啟式零序互感器 火災監控開合式剩余電流互感器
一.產品簡述：
1.WYCT910-K系列零序互感器，專為采集零序電流信號而設計。零序電流為mA級，且必須用于穿芯方式，對平衡特性和線性要求較高。
本系列產品測量范圍寬，額定一次電流范圍：額定二次電流范圍：，優異先進的制作工藝流程。保證了其準確度等級，可靠性等技術要求，本系列產品滿足GB 14287.2-2005和GB 14287.2-2014的要求。
二.產品特點：
1、穿芯結構、阻燃性環氧樹脂澆注、穩定性好。
2、采用高導磁鎳鋼或納米晶，線性度好、靈敏度高。
3、優異的平衡特性、并具有極強的抗電磁場干擾能力。
三.應用:
電氣火災監控、防火漏電系統、小電流接地系統、電磁繼電保護、微機保護等。
四.性能指標:
電氣參數 | 機械參數 | ||
50~400Hz | 外殼 | ABS,阻燃等級94-V0 | |
10mA~5A | 骨架 | PBT | |
10%In~130%In | 鐵芯 | 鎳剛或納米晶 | |
0?1v（A 或）0?0.25mA | 內部結構 | 環保型環氧樹脂澆注 | |
<±0.1% | 施工方案 | 螺絲固定 | |
<±10 分 | 工作溫度 | -25℃?+75℃ | |
2.5KV/1mA/1min | 環境濕度 | <85% | |
DC500V/1000MQ/min | 接線方式 | 端子型/屏蔽絞線1.5米 | |

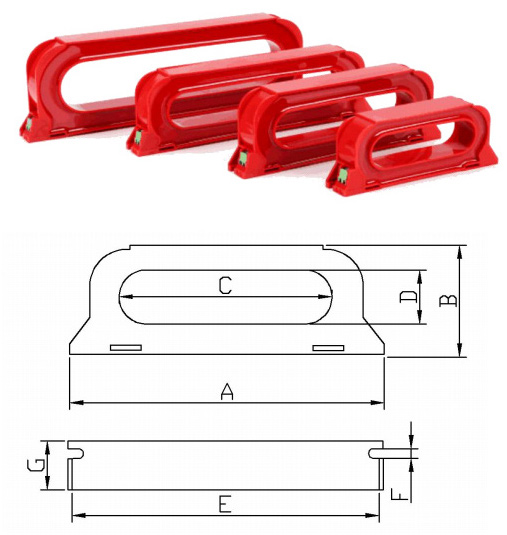

五.規格型號 產品圖樣與尺寸 |
| 技術參數： |
額定一次電流 | 1A | 耐壓強度 | AC 3000V/min | |||||
額定二次電流 | 0.5mA 1mA | 絕緣電阻 | DC 500V/mQ | |||||
精準度 | 0.5 1 | 連續發熱電流 | 2A | |||||
工作頻率 | 50-400Hz | 工作溫度 | -15℃-50℃ | |||||
型號規格 | 外形尺寸 | |||||||
參考電流 | A | B | C | D | E | F | G | |
WYCT910-k 1025# | <100A | 155 | 63 | 105 | 28 | 148 | 5 | 28 |
WYCT910-k 1432# | S225A | 205 | 75 | 145 | 28 | 198 | 5 | 28 |
WYCT910-k 1832# | <400A | 245 | 75 | 184 | 28 | 238 | 5 | 28 |
WYCT910-k 2245# | <630A | 295 | 95 | 229 | 28 | 288 | 5 | 28 |
WYCT910-X系列型（圓形新標）零序互感器 火災監控剩余電流互感器
一.產品簡述：
1.WYCT910-X系列零序互感器，專為采集零序電流信號而設計。零序電流為mA級，且必須用于穿芯方式，對平衡特性和線性要求較高。
本系列產品測量范圍寬，額定一次電流范圍：額定二次電流范圍：優異先進的制作工藝流程。
保證了其準確度等級，可靠性等技術要求，本系列產品滿足GB 14287.2-2005和GB 14287.2-2014的要求。
二.產品特點：
1、穿芯結構、阻燃性環氧樹脂澆注、穩定性好。
2、采用高導磁鎳鋼或納米晶，線性度好、靈敏度高。
3、優異的平衡特性、并具有極強的抗電磁場干擾能力。
三.應用:
電氣火災監控、防火漏電系統、小電流接地系統、電磁繼電保護、微機保護等
四.性能指標：
電氣參數 | 機械參數 | ||
工作頻率 | 50~400Hz | 外殼 | ABS，阻燃等級94-V0 |
額定輸出 | 10mA~5A | 骨架 | PBT |
測量范圍 | 10%In~130%In | 鐵芯 | 鎳剛或納米晶 |
額定輸出 | 0~1v（A 或）0~0.25mA | 內部結構 | 環保型環氧樹脂澆注 |
比值差 | <±0.1% | 施工方案 | 螺絲固定 |
想為差 | <±10分 | 工作溫度 | -25℃ ~ +75℃ |
| 介質強度 | 2.5KV/1mA/1min | 環境濕度 | <85% |
| 絕緣電阻 | DC500V/1000MQ/min | 接線方式 | 端子型/屏蔽絞線1.5米 |

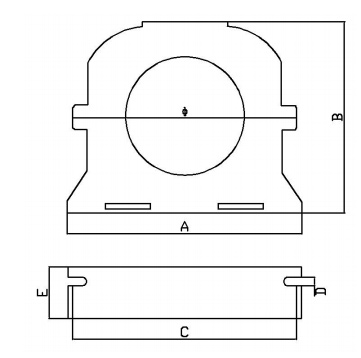

五.規格型號 產品圖樣與尺寸
技術參數：
額定一次電流 | 1A | 耐壓強度 | AC 3000V/min | |||
額定二次電流 | 0.5mA 1mA | 絕緣電阻 | DC 500V/mQ | |||
精準度 | 0.5 1 | 連續發熱電流 | 2A | |||
工作頻率 | 50-400Hz | 工作溫度 | -15°C-50°C | |||
型號規格 | 外形尺寸 | |||||
參考電流 | A | B | C | D | E | |
WYCT910-X 30# | 80A | 83.6 | 60.5 | 74 | 5 | 28 |
WYCT910-X 45# | 100A | 104 | 83 | 95 | 5 | 28 |
WYCT910-X 65# | 225A | 124 | 103 | 115 | 5 | 28 |
WYCT910-X 80# | 400A | 138 | 118 | 130 | 5 | 28 |
WYCT910-X 100# | 630A | 158 | 138 | 150 | 5 | 28 |
WYCT910-X系列型（方形新標）零序互感器 火災監控剩余電流互感器
一.產品簡述：
1.WYCT910-X系列零序互感器，專為采集零序電流信號而設計。零序電流為mA級，且必須用于穿芯方式，對平衡特性和線性要求較高。
本系列產品測量范圍寬，額定一次電流范圍：額定二次電流范圍：，優異先進的制作工藝流程。保證了其準確度等級，可靠性等技術要求，本系列產品滿足GB 14287.2-2005和GB 14287.2-2014的要求。
二.產品特點：
1、穿芯結構、阻燃性環氧樹脂澆注、穩定性好。
2、采用高導磁鎳鋼或納米晶，線性度好、靈敏度高。
3、優異的平衡特性、并具有極強的抗電磁場干擾能力。
三.應用:
電氣火災監控、防火漏電系統、小電流接地系統、電磁繼電保護、微機保護等
四.性能指標:
電氣參數 | 機械參數 | ||
50～400Hz | 外殼 | ABS，阻燃等級94-V0 | |
10mA～5A | 骨架 | PBT | |
10%In～130%In | 鐵芯 | 鎳剛或納米晶 | |
0~1v（A 或）0～0.25mA | 內部結構 | 環保型環氧樹脂澆注 | |
<±0.1% | 施工方案 | 螺絲固定 | |
<±10分 | 工作溫度 | -25C～+75C | |
2.5KV/1mA/1min | 環境濕度 | <85% | |
DC500V/1000MQ/min | 接線方式 | 端子型/屏蔽絞線1.5米 | |

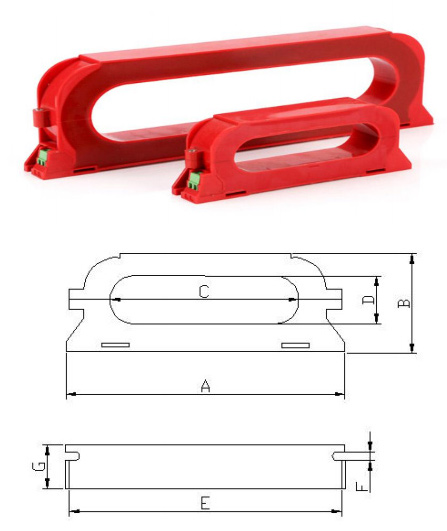

| 五.規格型號 產品圖樣與尺寸 |
技術參數：
額定一次電流 |
1A |
耐壓強度 | AC 3000V/min |
|||||
額定二次電流 |
0.5mA 1mA |
絕緣電阻 |
DC 500V/mQ |
|||||
精準度 |
0.5 1 |
連續發熱電流 |
2A |
|||||
工作頻率 |
50-400Hz |
工作溫度 | -15°C-50°C |
|||||
型號規格 |
外形尺寸 |
|||||||
參考電流 |
A |
B |
C |
D |
E |
F |
G |
|
WYCT910-X 1025# |
<100A |
155 |
63 |
105 |
30 |
148 |
5 |
28 |
WYCT910-X 1432# |
<225A |
205 |
75 |
145 |
35 |
198 |
5 |
28 |
WYCT910-X 1832# |
<400A |
245 |
75 |
184 |
35 |
238 |
5 |
28 |
WYCT910-X 2245# |
<630A |
295 |
95 |
229 |
50 |
288 |
5 |
28 |
WYCT910-X 3260# |
<1000A |
390 |
110 |
320 |
60 |
380 |
5.5 |
28 |
WYCT910-X 4060# |
<1250A |
470 |
110 |
400 |
60 |
460 |
5.5 |
28 |
WYCT910-X 5060# |
<1500A |
570 |
110 |
500 |
60 |
560 |
5.5 |
28 |
WYCT910-X 6060# |
<2000A |
670 |
110 |
600 |
60 |
660 |
5.5 |
28 |
