WY(BH)-0.66系列接線式（S型）電流互感器

?特點：

　　穿芯式電流互感器，精度可達0.5S或0.2S級，與電度表配套，計量電費使用。

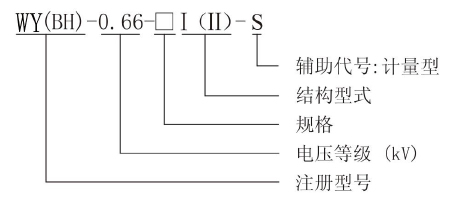

型號意義：

技術參數：

執行標準：GB20840.2
一次電流：15～4000A 二次電流:5A、1A
額定電壓：≤AC 0.66KV
額定功率：50～60Hz
工頻耐壓：3000V 1min 50Hz
海拔高度：≤3000m
使用環境：-30℃～+60℃，無雨雪直接侵襲、無嚴重污染及劇烈震動的場所
絕緣等級：E

訂貨需知：
需注明互感器型號、規格、額定電流比、準確級及相應的二次額定負荷或容量等；
需注明安裝方式；
若需在特殊條件下使用，請與本公司聯系，以便按需定制。

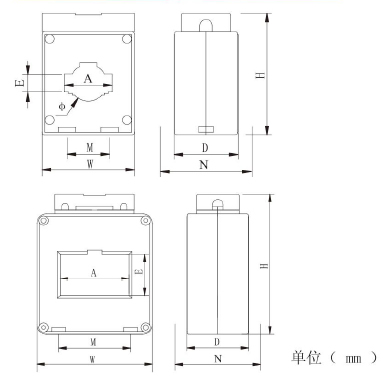

規格尺寸：

規格型號	外形尺寸			穿孔尺寸			安裝尺寸		安裝方式
規格型號	W	H	D	A	E	φ	M	N
30Ⅰ-S	75	97	44	32	11	23	44	64/82	A/D
30Ⅰ-Ⅰ	60	79	41	31	11	23	28	64/82	A/D
40Ⅰ	75	98	45	41	11	31	42	64/82	A/D
40Ⅰ-S	85	112	55	40	10		66	70/73	A/D
60Ⅰ	100	128	45	61	21	46	42	64/82	A/D
80Ⅰ	117	148	44	82	11	50	60	64/82	A/D
100Ⅰ	145	152	44	102	11	62	80	64/82	A/D
40Ⅱ	76	103	46	42	32		45	64/58	A/D
50Ⅱ	87	106	46	52	31		55	64/58	A/D
60Ⅱ	98	111	46	62	31		42	64/58	A/D
80Ⅱ	119	118	45	81	32		60	82/58	D/F
100Ⅱ	141	123	50	102	32		75	82/58	D/F

WY(BH)-0.66系列計量型（S級）電流互感器主要技術參數

規格型號			30Ⅰ-S	30Ⅰ-Ⅰ	40Ⅰ		40Ⅰ-S		60Ⅰ		80Ⅰ		100Ⅰ
母排規格/根數			30×10/1	30×10/1	40×10/1		40×10/1		60×10/1		80×10/1		100×10/1
穿電纜孔徑			φ21	φ223	φ31		φ31		φ46		φ50		φ62
準確度等級			0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S
額定電流比（A）		穿芯匝數	額定容量（VA）
150/5	150/1	1	2.5	2.5			2.5	2.5
200/5	200/1	1	2.5	2.5	2.5	2.5
250/5	250/1	1	2.5	2.5	2.5	2.5
300/5	300/1	1	2.5	2.5	2.5	2.5			2.5	2.5
400/5	400/1	1	2.5	2.5	2.5	2.5			2.5	2.5
500/5	500/1	1			2.5	2.5			2.5	2.5		2.5
600/5	600/1	1			2.5	2.5			2.5	2.5	2.5	2.5
750/5	750/1	1			2.5	2.5			2.5	2.5	2.5	2.5	2.5	2.5
800/5	800/1	1			2.5	2.5			2.5	2.5	2.5	2.5	2.5	2.5
1000/5	1000/1	1							10	10	10	10	10	10
1200/5	1200/1	1							10	10	10	10	10	10
1500/5	1500/1	1							10	10	10	10	10	10
1600/5	1600/1	1									10	10	10	10
2000/5	2000/1	1									10	10	10	10
2500/5	2500/1	1											10	10
3000/5	3000/1	1											10	10

規格型號			40Ⅱ		50Ⅱ		60Ⅱ		80Ⅱ		100Ⅱ
母排規格/根數			40×30/1-2		50×10/1-2		60×10/1-2		80×10/1-2		100×10/1-2
穿電纜孔徑			42×32		52×31		62×31		82×32		102×32
準確度等級			0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S	0.2S	0.5S
額定電流比（A）		穿芯匝數	額定容量（VA）
150/5	150/1	2	2.5	2.5
200/5	200/1	1	2.5	2.5
250/5	250/1	1	2.5	2.5
300/5	300/1	1	2.5	2.5	2.5	2.5
400/5	400/1	1	2.5	2.5	2.5	2.5	2.5	2.5
500/5	500/1	1	2.5	2.5	2.5	2.5	2.5	2.5
600/5	600/1	1	2.5	2.5	2.5	2.5	2.5	2.5		2.5
750/5	750/1	1	2.5	2.5	2.5	2.5	2.5	2.5		2.5	2.5	2.5
800/5	800/1	1	2.5	2.5	2.5	2.5	2.5	2.5		2.5	2.5	2.5
1000/5	1000/1	1			10	10	10	10	10	10	10	10
1200/5	1200/1	1			10	10	10	10	10	10	10	10
1500/5	1500/1	1				10	10	10	10	10	10	10
1600/5	1600/1	1					10	10	10	10	10	10
2000/5	2000/1	1					10	10	10	10	10	10
2500/5	2500/1	1							10	10	10	10
3000/5	3000/1	1									10	10
4000/5	4000/1										10	10

WY(BH)-0.66系列接線式（M型）電流互感器
