BH系列電流互感器
WY(BH)-0.66系列接線式（M型）電流互感器
??
?特點：
適用于小電流小空間的場所，安裝方便：可采用母排直接安裝，也可采用本公司配置的底板安裝。
一次接線與二次接線均采用螺釘直接接線，在小電流變比時可免去繞匝的繁瑣。

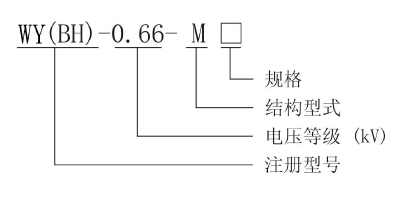

型號意義：
技術參數：
執行標準：GB20840.2
一次電流：5～40A 二次電流:5A、1A
額定電壓：≤AC 0.66KV
額定功率：50～60Hz
工頻耐壓：3000V 1min 50Hz
海拔高度：≤3000m
使用環境：-30℃～+60℃，無雨雪直接侵襲、無嚴重污染及劇烈震動的場所
絕緣等級：E

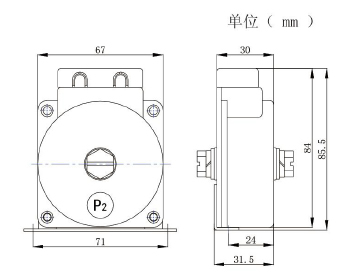

規格尺寸：
WY(BH)-0.66系列M8型主要技術參數：
訂貨需知：
需注明互感器型號、規格、額定電流比、準確級及相應的二次額定負荷或容量等；
需注明安裝方式；
若需在特殊條件下使用，請與本公司聯系，以便按需定制。
| 規格型號 | M8 | ||
| 準確度等級 | 0.5 | 1 | |
| 額定電流比 | 穿芯匝數 | 額定容量（VA） | |
| 5/5 | 直線接線式 | 2.5 | 2.5 |
| 10/5 | 2.5 | 2.5 | |
| 15/5 | 2.5 | 2.5 | |
| 20/5 | 2.5 | 2.5 | |
| 25/5 | 2.5 | 2.5 | |
30/5 | 2.5 | 2.5 | |
| 40/5 | 2.5 | 2.5 | |
| 50/5 | 2.5 | 2.5 | |
| 60/5 | 2.5 | 2.5 | |
| 75/5 | 2.5 | 2.5 | |
| 額定負荷（Ω） | |||
| 5/1 | 直線接線式 | 0.4 | 0.4 |
| 10/1 | 0.4 | 0.4 | |
| 15/1 | 0.4 | 0.4 | |
| 20/1 | 0.4 | 0.4 | |
| 25/1 | 0.4 | 0.4 | |
| 30/1 | 0.4 | 0.4 | |
| 40/1 | 0.4 | 0.4 | |
| 50/1 | 0.4 | 0.4 | |
| 60/1 | 0.4 | 0.4 | |
| 75/1 | 0.4 | 0.4 | |
訂貨需知：
需注明互感器型號、規格、額定電流比、準確級及相應的二次額定負荷或容量等；
需注明安裝方式；
若需在特殊條件下使用，請與本公司聯系，以便按需定制。
